专业生产高精密柔性线路板，FPC打样，批量加工，工艺精湛，值得信赖！

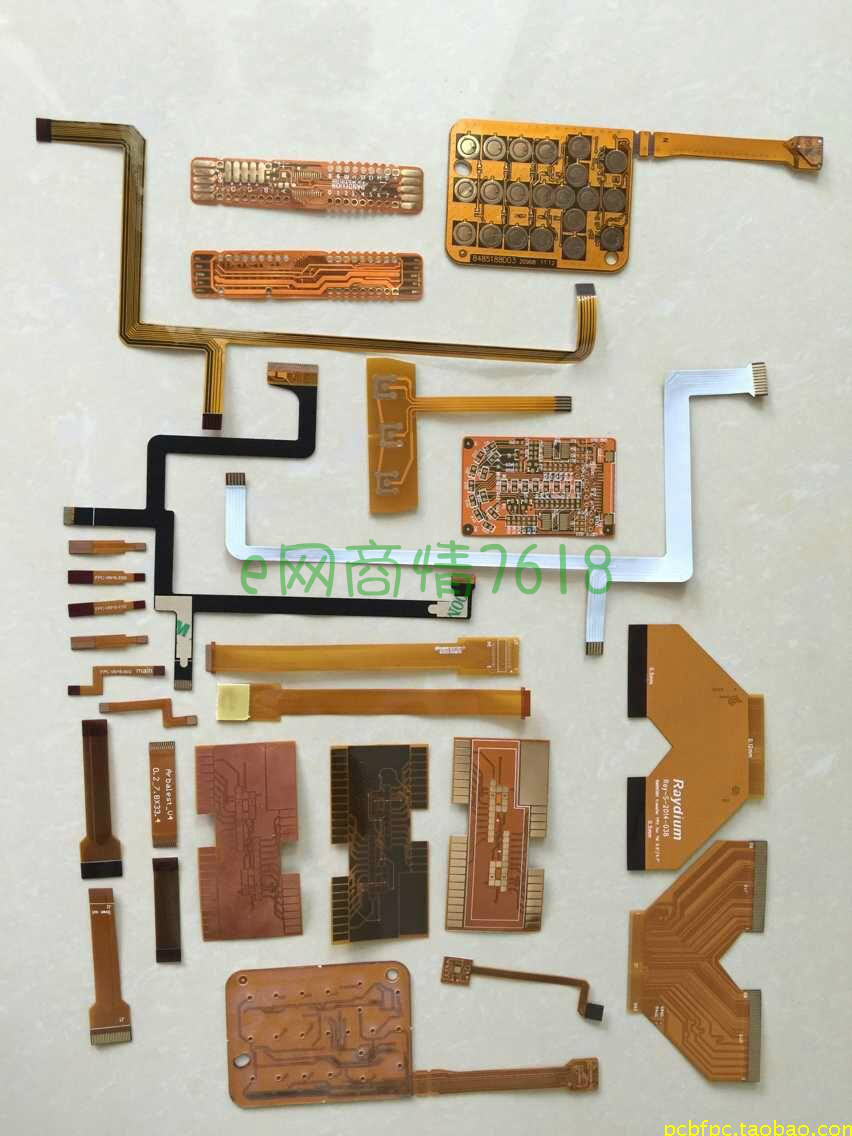

层数：软板：1-8层； 软硬结合板:2-10层 分层板：2-6层 产品类型：普通单双面软板、镂空板、模组板、LED灯条板、电池板、TP板、阻抗板、多层软板、软硬结合板
流程 | 项目 | 单位 | 挠性线路板制程能力 | 样品 | 量产 | 钻孔 | 最小钻孔孔径 | mm | 2L～4L:0.2 | 2L～4L:0.2 | 5L～6L:0.2 | 5L～6L:0.2 | 钻孔孔径公差 | mm | ±0.05 | ±0.05 | 镀铜 | 孔铜厚度 | mil | 0.7±0.2 | 0.7±0.25 | 镀铜均匀性 | / | Cov≦15% | Cov≦15% | 孔壁粗糙度 | um | <25 | <25 | 曝光 | 最小线宽线距 | mm | 0.075 / 0.05 | 0.1 / 0.1 | 孔环 | mm | Min. Inner: 0.15 | Min. Inner: 0.25 | Min. Outer : 0.125 | Min. Outer : 0.2 | 曝光层间偏移 | mm | 0.1 | 0.15 | CVL贴合公差 | mm | By Hand ：0.20 | By Hand ：0.25 | CVL Machine：0.15 | CVL Machine：0.2 | 线路距外形 | mm | 内层：0.25 | 内层：0.3 | 内层：0.15 | 内层：0.2 | 线宽公差 | mm | 1/3～1/2oz: ± 0.025 | 1/3～1/2oz: ± 0.03 | 1oz: ± 0.03 | 1oz: ± 0.04 | 孔边缘到外形的距离 | mm | Thickness（厚度）<0.2 : min 0.4 | 贴合 | CVL至外形公差 | mm | ± 0.15 | ± 0.15 | PI补强板至外形公差 | mm | ± 0.3 | ± 0.3 | 感压胶贴合公差 | mm | ± 0.3 | ± 0.3 | FR-4 位置公差 | mm | ± 0.3 | ± 0.3 | 印刷 | LPI 宽度 | mm | min: 0.10 | 0.15 | 防焊油墨厚度 | um | min: 7.5 | min: 15 | 可撓性油墨厚度 | um | min: 7.5 | min: 12 | 銀漿印刷厚度 | mm | min: 8 | min: 15 | 文字印刷高度 | mm | min: 0.8 | min: 0.8 | 文字印刷宽度 | mm | min:0.125 | min: 0.125 | 文字印刷厚度 | um | min: 8 | min: 12 | 成型 | 蚀刻刀模R角 | mm | Normal : 0.5 | 鋼模孔徑 | mm | min : 0.65 | min : 0.8 | 鋼模方槽尺寸 | mm | min : 0.6x0.7 | min : 0.8x0.8 | 插拔手指寬 | mm | min:±0.05（W<16) | min:±0.08（W<16) | 鋼模冲切公差 | mm | 快走丝：± 0.08 | 快走丝：± 0.1 | mm | 慢走丝：± 0.05 | 慢走丝：± 0.08 | 刀模冲切公差 | mm | 蚀刻刀模：± 0.2 | 蚀刻刀模：± 0.3 | 木制刀模：± 0.3 | 木制刀模：± 0.5 | FR4補強板孔徑公差 | mm | 钻孔：±0.05 | 冲孔：+0/-0.075 | 镭射切割公差 | mm | ±0.05 | 手指偏公差 | mm | min:± 0.07 | min:±0.03 | 表面 处理 | Ni-Au：化镍金 | um | Ni：2.0～5.0 | Au：0.03～0.08 |
FPC底价打样优惠价：
单面板 抗氧化(OSP): 300元/5PCS 镀锡：400元/5PCS 沉金板：450元/5PCS
双面板 抗氧化(OSP): 400元/5PCS 镀锡：450元/5PCS 沉金板：500元/5PCS
FPC材质有：聚酰亚胺PI材质,电解铜，压延铜，裸铜，PET材质。
厚度：1MIL/1OZ 2MIL/1OZ 1MIL/0.5OZ 1/2MIL/0.5OZ 1/3OZ/1mil无胶铜
单面常规为:0.1-0.15MM 双面常规:0.13-0.25MM
颜色可选:覆盖膜:白膜,黑膜,黄膜 油墨:红,黄,白,黑,绿,蓝等
FPC补强:大致可分为4种,FR4、PI、钢片、FPVC，其中，常用的为FR4与PI补强。(需在文件中框示出来并注明其厚度)
批量时需开模具:外型模具,包封模具,补强模具等,具体看文件要求报价.
打样为激光+手工不需模具费。（拍下后先不要付款，等双方确认资料工艺后再付款）
生产交期：FPC样板4－5天，批量6－8天。 PCB/FPC/铝基印制电路板常规报价: 标准算法: 货款=工程费+菲林费+制板费 FPC工艺流程图：  |
