pcb快速打样 当前位置: 首页 > pcb快速打样

PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板

时间:2017/5/11 9:46:08

PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板
欢迎前来深圳昊林电路有限公司热销PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板,想了解更多PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板,请进拨打我们业务经理电话或进入我们公司淘宝店铺,更多PCB打样OR电路板商品任你选购!
业务部经理:下单电话①:15814420008  下单电话②:18929371983
在线QQ客服:⒈客服QQ:2584732617    ⒉客服QQ:2974511725
宝贝详情

尊敬的新老客户:谢谢你预览我的宝贝,麻烦您帮忙收藏下本店,方便以后购买,一切都为客户满意。

  style=(建议大家匿名购买,防止垃圾短信的骚扰)

经营范围:专业PCB精密产品制作,4-12层 阻抗板,GBA填孔,盲孔板 HDI 特殊要求工艺制作。最小孔径0.1MM 最小线宽线距2.5/2.5mil 全程新设备,激光钻孔。 PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板

PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板



产品展示:

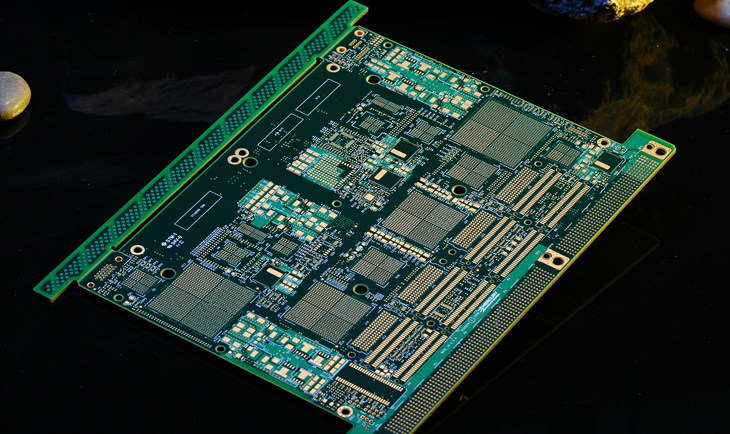

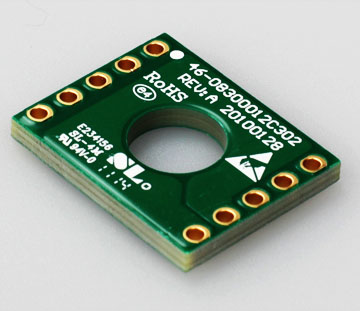

六层BGA金手指卡板

PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板



八层厚铜板

PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板

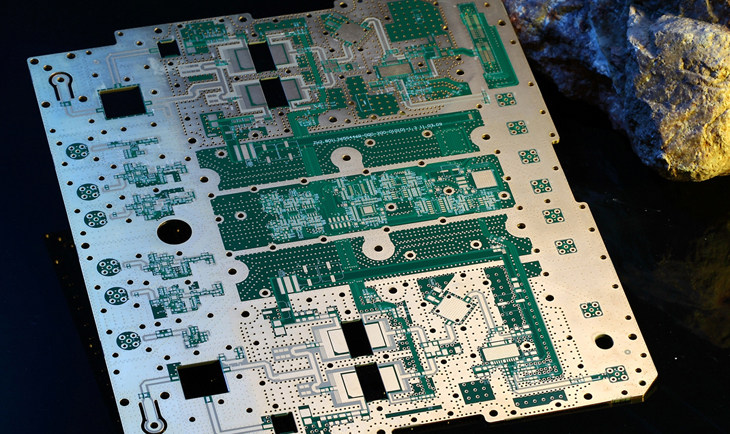

四层高频板

PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板



六层盲孔板

PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板

品质标准:

来料品质控制

       我们使用国际知名品牌原材料,依据国际标准和客户标准建立来料检验规范,持续跟踪与推进供应商质量改善活动,建立与保持与供应商的良好合作伙伴关系。



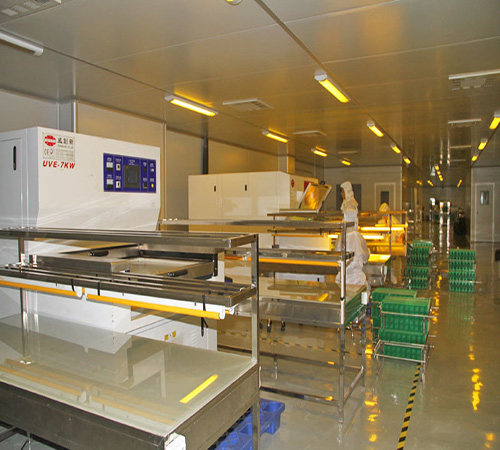

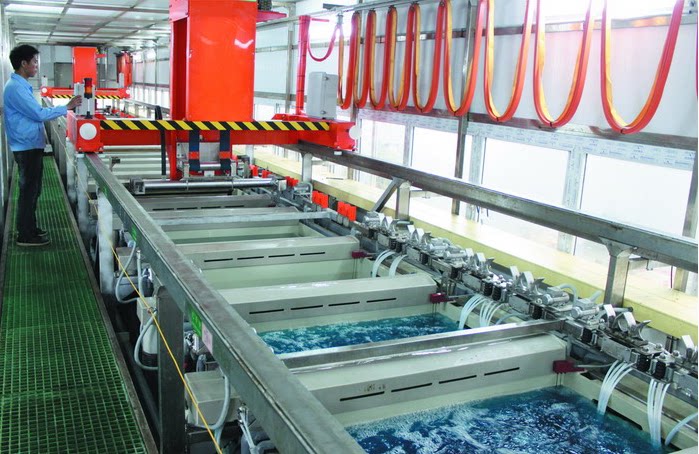

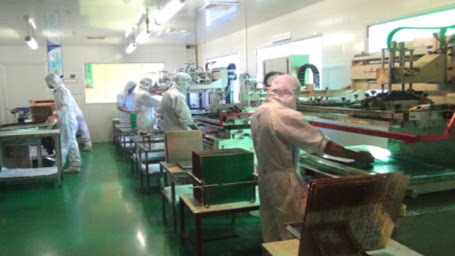

制程品质控制

       优质产品是制造出来的,不是检验出来的。我们有着规范的生产工艺流程和生产线各道工序的详细作业指导书以确保操作规范和作业标准得以正确实施。



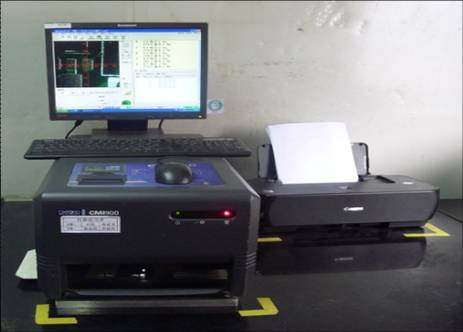

成品品质控制

      我们严格按照国际标准和客户标准对出货品质进行检验与控制,及时跟进产品出货后的品质表现,并对客户的品质异常反馈采取快速有效的改善行动。

制程能力

项目

加 工 能 力

工 艺 详 解

层数

单面、双面、四层、六层八层、十层、十二层

层数,指设计文件的层数,快捷暂时只接受6层以下,最终以网站公告为准

板材类型

FR-4:国纪A级板材

板材类型:全玻纤(FR-4)、铝基板、生益、罗杰斯

最大尺寸

500x1100mm

暂时只允许接受550x400mm以内、另可接1200mm的超长板

外形尺寸精度

±0.1mm

外形公差+/-0.13mm

板厚范围

0.4--3.4mm

生产板厚:0.4/0.6/0.8/1.0/1.2/1.6/2.0/2.5/3.0 mm

板厚公差 ( t≥1.0mm)

± 10%

此点请注意:因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚)一般走正公差。

板厚公差( t<1.0mm)

±0.1mm

此点请注意:因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚)一般走正公差。

最小线宽

3mil

线宽尽可能大于4mil,最小不要小于4mil,多层板时:内层不能小于0.1mm,外层不能小于0.1mm(特殊工艺除外)

最小间隙

3mil

间隙尽可能大于4mil,最小不要小于4mil

成品外层铜厚

1oZ至30oZ

指成品电路板外层线路铜箔的厚度,1 OZ=35um 3 OZ=105um

成品内层铜厚

17um(0.5 OZ)

指成品多层板内层线路铜箔的厚度

钻孔孔径( 激光钻)

最小0.1(激光钻)

0.1mm是钻孔的最小孔径,6.3mm是钻孔的最大孔径,如大于6.3mm工厂要另行处理

过孔单边焊环

≥0.153mm(6mil)

如导电孔或插件孔单边焊环过小,但该处有足够大的空间时则不限制焊环单边的大小;如该处没有足够大的空间且有密集走线,则最小单边焊环不得小于0.153mm

成品孔孔径 ( 机器钻)

0.2--6.20mm

因孔内壁附有金属铜,成品孔孔径一般小于文件中的钻孔孔径

孔径公差 (机器钻 )

±0.08mm

钻孔的公差为±0.08mm, 例如设计为0.6mm的孔,实物板的成品孔径在0.52--0.68mm是合格允许的

阻焊类型

感光油墨

感光油墨是现在用得最多的类型,热固油一般用在低档的单面纸板

最小字符宽

≥0.15mm

字符最小的宽度,如果小于0.15mm,实物板可能会因设计原因而造成字符不清晰

最小字符高

≥0.8mm

字符最小的高度,如果小于0.8mm,实物板可能会因设计原因造成字符不清晰

字符宽高比

1:5

最合适的宽高比例,更利于生产

走线与外形间距

≥0.3mm(12mil)

锣板出货,线路层走线距板子外形线的距离不小于0.3mm;V割拼板出货,走线距V割中心线距离不能小于0.4mm

拼版:无间隙拼版间隙

0间隙拼

是拼版出货,中间板与板的间隙为0(文档有详解)

拼版:有间隙拼版间隙

1.6mm

有间隙拼版的间隙不要小于1.6mm,否则锣边时比较困难

Pads厂家铺铜方式

Hatch方式铺铜

厂家是采用还原铺铜,此项用pads设计的客户请务必注意

Pads软件中画槽

用Drill Drawing层

如果板上的非金属化槽比较多,请画在Drill Drawing层

Protel/dxp软件中开窗层

Solder层

少数工程师误放到paste层,快捷对paste层是不做处理的

Protel/dxp外形层

用Keepout层或机械层

请注意:一个文件只允许一个外形层存在,绝不允许有两个外形层同时存在,请将不用的外形层删除,即:画外形时Keepout层或机械层两者只能选其一

半孔工艺最小半孔孔径

0.6mm

半孔工艺是一种特殊工艺,最小孔径不得小于0.6mm

阻焊层开窗

0.1MM

焊即常说的绿油颜色,快捷目前可以做阻焊桥的工艺。

下单前请注意检查您的文件资料

请在咨询时直接发PCB文件,并附带上板子尺寸,油墨颜色  字符颜色 数量,工艺,铜后 层数 交期。

常规默认工艺:FR-4,绿油白字,有铅喷锡,过孔盖油,1.6MM板厚,铜箔厚度1OZ(盎司).如有特殊工艺,请务必注明或联系我们客服。如果没有,我们将按照常规默认工艺安排生产.发货地址如果没有要求我们按照拍下地址发货,拍下前麻烦认真核实地址。

  样板及批量生产以您的资料为准,如确定资料,一旦我们安排生产三个小时以后,无法再更换或者是替换 资料,所以麻烦您下单前一定要细心检查好您的PCB文件,已免出错。在生产中,我们会有工程审核您的资料,如有文件问题或者是工程师对图纸有疑问我们会第一时间与您联系!为了不耽误你的时间,您所提供的联系方式一定是正确,如果联系不上,我们将会停止生产!交期会往后延迟一天。

   由于PCB生产的不可逆性,凡是出现品质等等问题请第一时间通知昊林电路第一时间解决,任何时候卖家不承担超过本产品价值外的其他任何损失!

售后注意事项:

1、在生产或者使用中,遇到任何问题,希望双方都以诚信和谐的态度解决问题,不管遇到任何问题,沟通交流合理解决。
2、我们只承诺我们做板发货的时间,快递的时间无法保证,也希望您可以谅解。
3、需要钢网文件的客户,请直接旺旺联系我们,我们会尽快提供钢网文件,(钢网文件是GERBER格式的文件,可以直接给钢网厂家生产钢网)
4、凡是出现品质或者其他问题请及时通知昊林电路第一时间解决,任何时候卖家不能承担超过本产品价值外的其他任何损失。

5、快递的服务质量和派送速度,我们无法控制,如果贵公司急件,建议发顺丰,默认速尔或者百事通快递,请重点留意。

关于评价:


昊林电路郑重承诺:任何客户给 中 差 评的,我们不会拉黑,也不会拒绝下次的交易,也绝不会骚扰客户的,我们很荣幸的期待您的每次下单!因为任何一位客户的任何一个订单,我们都会认真对待,但是工厂都不能保证100%完美,所以遇到什么问题,请及时和我们联系,我们会在第一时间内解决。尽最大努力,满足客户需求。同时在店铺评分时候,请高抬贵手,我们将竭诚全力,负责,为客户满意不断努力。PCB多层板 PCB阻抗板 PCB盲孔板 PCB难度板 pcb四层板 PCB高层板
