怡亚电路五周年了，我们衷心感谢各位朋友五年来对怡亚的关照与支持！新的一年我们将一如继往地真诚为大家服务！同时欢迎新朋友的光临惠顾，诚信务实，才能使我们走的更远！

怡亚成立于2011年，专业从事制作各种单面、双面、多层线路板。我们凭着诚信务实、价优、服务，客户从无到有、从少到多，怡亚做的就是细水长流的生意。竭诚为需要PCB样板的广大客户提供方便快捷、贴心、高质合理的PCB打样、快板及小批量生产服务！

怡亚本着“一切追求高质量，用户满意为宗旨”的精神，以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则向您郑重承诺：

一、产品质量承诺：
1、为了保证产品的高可靠性，怡亚选材均选用优质的原材料。（我们所做样板及小批量均采用建滔KB水印料和国纪A级料生产，假一赔十！）
2、产品的制造和检测都经过资深工程师检验合格后再包装发货。（我们所做样板及小批量全部飞针测试，质量保证，如果有多余的备品也会一起测试并免费赠送！）
二、产品价格承诺：
1、在同等竞争条件下，我们在不以降低产品技术性能基础上，真诚以最优惠的价格提供给贵方。
三、交货期承诺：
1、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我们可特别组织生产，力争满足用户需求。


为提高下单效率，请亲们咨询时直接发文件，并说明工艺要求、数量及交期。
例如：绿油白字 板厚1.6mm 有铅喷锡 过孔盖油 铜厚1oz 10片 普通交期
如无说明，付款后我们会按照以上的默认工艺安排加工，按拍下的地址发货。

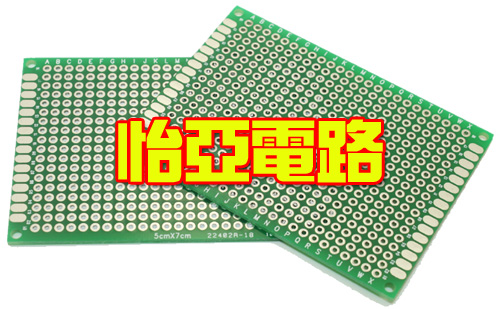

怡亚现有一批双面万能板可以免费赠送，每位可以申请2-5片，您只需要在下单的时候跟客服人员说明一下即可哦。

普通交期：

打样交期正常为4-5天，即当天19点前下单，交期从第二天开始起算，正常第四天发货，快则3天，慢则5天（周日下单延后一天），到达您手中的时间还要加上快递的运输时间，快递的时间我们无法把控，省外推荐用顺丰快递，一般2天内到达。

加急：
单双层板24小时（1天）加急，当天18：00前下单的，第二天晚上发快递，加收费200元
单双层板48小时（2天）加急，当天18：00前下单的，第三天晚上发快递，加收费100元

加急的补充说明：加急我们只能保证发货时间，不能保证到货时间，经常有客户以第二天没有收到货物为由，向我们索退加急费用，在此我们特此声明：省外加急一律顺丰速运，我们只能保证发货时间(按照顺丰最晚收件时间)，不保证次日是否一定可以到。另外有可能会由于突发情况(比如停电，政府演习等等)，影响数小时的交期，也请谅解，我们可以无条件的按照延误的时间退款!如加急24小时没有出，则按照加急48小时计算，退回加急费用100元。

eapcb.taobao.com

怡亚pcb工艺展示：

项目 加工能力
层数 1-10层
板材类型 FR-4板材
最大尺寸 500x1100mm
外形尺寸精度 ±0.2mm
板厚范围 0.4-2.0mm
板厚公差( t≥1.0mm) ±0.1mm
最小线宽 0.15mm（6mil）
最小间隙 0.15mm（6mil）
成品外层铜厚 35-70um
成品内层铜厚 17um
钻孔孔径( 机器钻 ) 0.3-6.3mm
过孔单边焊环 ≥0.15mm（6mil）
成品孔孔径 ( 机器钻) 0.2-6.20mm
孔径公差 (机器钻 ) ±0.08mm
阻焊类型 感光油墨
最小字符宽 ≥0.15mm（6mil）
最小字符高 ≥0.8mm（32mil）
字符宽高比 1:5
走线与外形间距 ≥0.3mm（12mil）
拼版：无间隙拼版间隙 0间隙拼
拼版：有间隙拼版间隙 2.0mm （80mil）
Pads厂家铺铜方式 Hatch方式铺铜
Pads软件中画槽 用Drill Drawing层
Protel/Dxp软件中开窗层 Solder层（Paste层不做处理）
Protel/Dxp外形层 用Keepout层或机械层（二选一）
半孔工艺最小半孔孔径 0.6mm
阻焊层开窗 0.1mm

电路板加工极易出现的问题（容易产生纠纷，请仔细阅读）：

1、孔径问题：
昊林电路是标准电路板生产厂家，采用的是全自动的数控钻孔设备，不会刻意加大很多的钻孔补偿，都是按照成品孔径接近实际孔径的原则，所以很多客户在一些小样板厂家做过后，就会产生误导（很多时候他们直接加大0.2mm），以至于设计的时候没有注意孔径的问题，主要表现在方形插接件上面，最常见的问题就是0.6mm的插针，以为只有0.6mm的直径，孔径按照0.8mm已经足够。实际上，方形的元件脚，是需要按照对角来测量尺寸的，所以实际有0.84mm以上，这样我们在设计的时候就一定要大于或者等于0.85mm，切记！

2、方形槽孔或者多边形孔、槽：
如果不是有钻孔文件产生的槽孔，一定要注意，不要将标示放到其他板层，最保险的方式就是同边框线一样的板层（或者采用多个钻孔拼起来）！（例如：protel系列，keepout线定义的是边框线，在机械层上面标注的钻孔线，极易被忽略掉）；提供Gerber文件的时候，请确定是否导出了两种钻孔数据，这样也会导致我们因选其一而漏孔，需要删除不全的钻孔数据！我们基本只识别同边框线一样的多边形开槽，请千万不要放多个板层上面，这个从设计上来说，也不符合简单才是可靠的原理，自己导出Gerber的时候，也是分分钟就漏了板层，曾经出现，客户用了5个机械层来放置了5个不同的钻孔。

3、solder（阻焊层）和paste（钢网层）的用法以及产生的问题：
任何时候，PCB上面不会直接用到paste层，这个是用来做钢网的，如果设计人员不需要用这个，建议无理由关闭，基本不影响设计，但是如果提供的文件包含了这个板层，我们工程师有可能会同solder叠加使用，也有可能不叠加使用，这个请注意，另外paste层不会用做阻焊开窗；但是在使用solder做阻焊开窗的时候，切记：如果需要做出焊盘的效果，绝对不能单独放置solder数据，例如：一条镀锡的线条，只是用solder画线，肯定不会做出需要的效果的（工程有可能会修改，但是这个是错误的设计，总有一天会出错），正确的做法是：先在线路层画线后，再用solder在线路上面画线叠加才可以达到设计要求！

4、过孔盖油：
过孔盖油是一个标准的量产工业级的设计要求，我们默认是盖油的（不管你的文件是如何设置，Gerber文件除外），所以客户如果需要改变这个默认的要求，需要注意：过孔不需要盖油，请一定要单独说明，Gerber文件一律按照文件生产，就是有过孔说明也无效。

5、定位孔电镀：
为了便于我们的快速生产，样板阶段（2平米以内算是样板），我们默认的是无铜定位孔也是按照钻孔来做的。所以客户如果需要样板也做无铜的话，需要下单时跟我们说明，否则按默认做成有铜孔。

6、机械孔内置焊盘：
很多时候，工程师在设计的时候，会用keepout线圈住一个隔离的焊盘，此时的问题就误导了我们工程师判断。按照客户定义，有可能会保留焊盘（用keepout隔离）；也有可能会按照keepout来钻孔（电脑锣铣孔）（设计理由是：焊盘只是参照或者坐标定位，无其他用途），就导致了我们的成品有可能会出现两种现象，一种是保留焊盘，一种是按照机械孔钻孔，这样就导致出错概率50%。请设计的时候注意，尽量控制到简单的方式，如果只需要焊盘，请最后删除keepout线；如果需要按照keepout线条开孔，请删除焊盘。

7、超过工艺能力的设计问题：
很多时候，客户设计的文件，部分超过了我们的工艺能力，但是我们为了不影响客户交期的情况下，工程师会修改到我们的标准范围内，例如钻孔孔径小了，我们修改大了，或者线宽和线距小了。这些如果可能的情况下，工程都会简单处理，或许会导致：过孔统一盖油或者统一开窗了；线宽或者线距太小或者太大，丝印文字偏移了等等的问题，（强烈要求各位朋友参考一下上面的工艺要求，以免我们被动修改问题而导致的客户不解，但是修改后的文件，电气功能绝对正确！）

8、多层板内层掏铜：
多层板槽孔放置后，一定要记得内层掏铜（就是对应的位置，内层需要隔开，用信号层就不会有这个问题存在），否则100%内层短路，导致无法使用。

9、超常规设计：
超常规设计，请一定要说明一下，有时候我们工程人员会认为设计错误，直接改正；例如：喷锡的文字；焊盘上面全部或者部分加阻焊，贴片元件的部分焊盘阻焊，SMT焊盘带通孔的，等等的问题，需要简单说明一下，以免我们工程认为是设计疏忽而修改。

10、多层线（Multilayer）是不会喷锡的：
设计的时候请一定注意，看起来好像是同焊盘一样的，实际上是不会做成焊盘的，并且会在顶层和底层都产生走线，请注意！

11、关于keepout选项（非常重要）：
1) 用protel或是DXP系列软件设计的工程师，一定要注意在画线的时候不论画在那一层，在线的属性选项中一定不要随便把keepout选项打勾，一旦选中了keepout选项，则这根线在生成gerber时会自动隐藏。（只要选上了keepout这个选项，则表明禁止这根线生成资料)

12、如何在protel或是pads软件中设置过孔盖油：
在protel中via属性中有一个tenting选项，如果打上勾，则一定是盖油，那么转出来的gerber文件过孔就全是盖油了；在pads中，在输出soldermask即阻焊层时只要勾选上solder mask top 下面的vias，代表全部过孔开窗，不勾选即过孔盖油。

13、电路板外形：
用Protel99或是Dxp系列软件设计的，电路板外形（如板框，槽孔，V-CUT）应画在Keepout层或Mechanical层。开槽孔在Keepout层或Mechanical层画出相应的形状即可，与外形画在同一层。注意Keepout层或Mechanical层只画一层即可，不要重复。PADS软件槽孔画在DrillDrawing层。

14、单面板视图：
单面板以顶层（Top layer）画线路层（Signal layer），则表示该层线路为正视面。若以底层（Bottom layer）画线路层（Signal layer），则表示该层线路为****面。Top layer为正视图，Bottom layer为****图，顶层字符为正，而底层字符为反。阻焊层为(Solder Mask) 用来开窗不盖绿油。

15、文件格式转换：
高版本如Dxp2004转换为99se版本时会出现铜皮丢失的现象，所以下单直接提供原文件即可，不需要转换。

16、下单后修改文件：
加工以客户提供的文件资料为准（资料我们将为客户保密），因线路板加工的不可逆性，一旦安排加工（以客服查询回复为准），文件及加工要求将无法再更改，所以下单前一定要核对好文件，如属文件资料或加工要求提供错误，我们不承担任何责任。

17、电路板上添加了字符：
因生产管理需要，我们会在所有的电路板上加上客户编号及内部编号。如不添加，请下单时提出。如不提出，则表示认可。

18、电路板拼版出货，有些小板打了叉：
由于电路板生产工艺的复杂性，需拼版出货的板有可能会存在打叉板（单只报废）现象。如客户不接受打叉板，请在下单时提出，可能会加收费用，如不提出，则默认表示认可。

19、电路板有维修过的痕迹：
昊林电路加工品质接收标准以国标二级标准验收，标准中允许成品板中存在有修理板现象（修理板指的是补线、割线、局部补油等），如对质量有特殊要求不允许修理板，请在下单时特别提出，可能会加收费用，如不提出，则默认表示认可此标准。

20、有质量问题怎么处理：
沟通创造价值！有任何问题，请第一时间联系我们协商解决，如属电路板质量问题，我们确认后将第一时间安排重新生产，退换货运费由我们承担，除此之外我们不承担超出此批电路板价值之外的任何费用。

补充说明：对于设计上有问题的，千万不要说，上次是对的，这次一定是对的，或者说，同时做了两款，一款正确，一款不正确。很多时候，我们工程师会帮您改正，但是错误的设计总有一天会出错，所以请一定要改善并完善设计的问题。
