pcb快速打样 当前位置: 首页 > pcb快速打样

PCB打样 FPC电路板 线路板多层板 华强PCB 抄板 铝基板 SMT贴片

时间:2017/6/20 10:07:42

PCB打样 FPC电路板 线路板多层板 华强PCB 抄板 铝基板 SMT贴片
欢迎前来深圳昊林电路有限公司热销PCB打样 FPC电路板 线路板多层板 华强PCB 抄板 铝基板 SMT贴片,想了解更多PCB打样 FPC电路板 线路板多层板 华强PCB 抄板 铝基板 SMT贴片,请进拨打我们业务经理电话或进入我们公司淘宝店铺,更多PCB打样OR电路板商品任你选购!
业务部经理:下单电话①:18929371983  订单查询②:18129815468
在线QQ客服:⒈客服QQ:1301093580    ⒉客服QQ:1229125566
宝贝详情

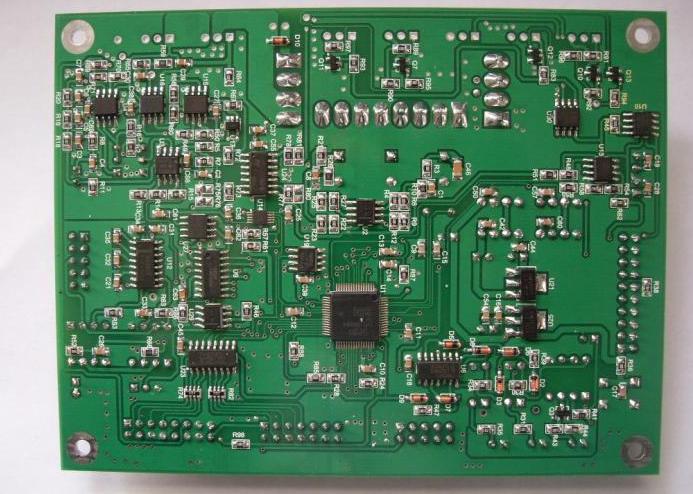

昊林电路可承接大量PCB制作SMT贴片加工
1.单/双面板在5CM*5CM以内、不超过10PCS的每款板30元.沉金板=80元 (包测试3-4天交期)
2.单/双面板在10CM*10CM内、每款板50元.沉金板=100元(包测试3-4天交期)

双面批量价格如下,十平米以上

板厚1.6MM  按照每平米300元     飞针测试费50元

板厚1.2MM  按照每平米300元     飞针测试费50元

板厚1.0MM  按照每平米300元     飞针测试费50元

板厚0.8MM  按照每平米300元     飞针测试费50元

板厚0.6MM  按照每平米300元     飞针测试费50元

板厚0.4MM  按照每平米300元     开测试架

默认工艺:FR-4,绿油白字,有铅喷锡,过孔盖油,1.6板厚。如您没特殊要求,都是按这个工艺做下去



运费说明

广东省内全部默认“联昊通快递”(除特价板外省内全部包邮)。省外全部默认“顺风速运”,(首重23元,续重每加1公斤,加13元)

申通首重8元起8元省份:浙江,江苏,上海,湖南,安徽,江西,福建,湖北,广西

10元省份:海南,山东,,山西,河南,北京,河北,重庆,四川,贵州,陕西,云南,天津

快递的加急定单说明:

免费48小时加急:当天下午5点前下单,第三天晚上发货!需做默认工艺

24小时加急:当天下午5点前下单,第二天晚上发货!加收50元加急费!

12小时加急:当天晚上8点前下单,第二天早上发货 !加收500元加急费!

另外还有小批量加急,具体情况请联系店主另行说明!

加急的补充说明:加急我们只能保证发货时间,不能保证到货时间,经常有客户以第二天没有收到货物为由,向我们索退加急费用,在此我们特此声明:省外加急一律顺丰速运,我们只能保证发货时间(按照顺风最晚可取货时间),不保证次日是否一定可以到。另外有可能会由于突发情况(比如停电,政府演习等等),影响数小时的交期,也请谅解,我们可以无条件的按照延误的时间退款!如加急24小时没有出,则按照加急48小时计算,退回加急费用100元,请谅解!

 额外费用

1)拼版费:拼版指的是不同的板(如果是相同的板则另算)放在一个文件内,

那样则拼版一款加收50元,拼版方式,无论你是以邮票孔,长形槽,或是直

接铣开,都是要收拼版费

2)测试费:除样板外需要收取的测试费为:50+x(cm)x0.01x数量根据你

的实际情况来决定(优惠期间,样板免费测试);

3)税费:普通发票税费是按货款的5个点收的,增值税费是按9个点收的,如果

你是个人或无需税票,则无需选此项!

4)沉金费:如是你选择沉金板没超过0.3平米则多加收50元,超过多加收100

5)加急费:上述意见说明

6)半孔板:加收50元,即板边上的孔需要做出孔内有铜的效果的工艺。

7)板厚工程费:就是线路板厚在0.6-1.6之外的板厚,需要增加50元的板厚工程

费用

如果说你的板需按照这个类目的要求,则你的总费用是要加上第二大类的费用,

以上除了按照面积计算费用外的其他费用,都是收取一次的,(增加数量或

者增加拼版的款数,不增加费用)

公司制成能力:

  项目     加工能力

 层数(最大)       1-10

 板材类型   FR-4,铝基

 最大尺寸   500mm X500mm

 外形尺寸精度  ±0.2mm

 板厚范围   0.40mm--2.0mm

 板厚公差( t0.8mm)±10%

 板厚公差( t0.8mm)±10%

 介质厚度   0.075mm--5.00mm

 最小线宽   6mil

 最小间距   6mil

 外层铜厚   35um

 内层铜厚   17um--100um

 钻孔孔径(机械钻)     0.3mm--6.35mm

 最小阻焊桥宽   0.15mm

 最小阻焊隔离环      0.15mm

 成孔孔径(机械钻)     0.3mm--6.30mm

 板厚孔径比      8:1

 阻焊类型  感光油墨

 表面处理类型  热风整平锡,化学镍金,化学锡,OSP

公司郑重承诺:客户文件绝对保密!

 在生产中,我们会有工程审核您的资料,如有问题会及时与您联系!请您的联

系方式一定要是正确!如联系不上,我们将会停止生产!

 以您的资料为准,如确定资料,我们安排生产,不再更换资料,下单2小时后文

件不能修改!所以您下单时一定要检查好PCB文件,已免出错!售后注意事项:

不管在生产或者使用中,遇到任何问题,希望双方都本着诚信的态度解决问题,

不管遇到任何问题,解决它才是最重要的!

  我们只承诺我们做板发货的时间,快递的时间我们不保证,也希望得到你的谅

解!

 需要钢网文件的客户,请直接旺旺联系我们,我们会尽快提供钢网文件,(钢

网文件是CAM格式的文件,可以直接交钢网厂家生产钢网)凡是出现品质等等问

题请第一时间通知昊林电路第一时间解决,任何时候卖家不能承担超过本产品价值以外的其他任何损失!

注意:板子当天下单,当天晚上8点前可以修改,可以退款,一但生产将不能更改货退款

详情请直接旺旺联系!

邮箱:hldypcb@163.com

MOBLIE:0755-29125566(刘生)

PCB文件一定保密!您确定没问题了,我们就会删除文件!在生产中,我们会有工程审核您的资料,如有问题会及时与您联系!请您的联系方式一定要是正确!如联系不上,我们将会停止生产!

在生产中,我们会有工程审核您的资料,如有问题会及时与您联系!请您的联

系方式一定要是正确!如联系不上,我们将会停止生产!

 以您的资料为准,如确定资料,我们安排生产,不再更换资料,下单2小时后文

件不能修改!所以您下单时一定要检查好PCB文件,已免出错!售后注意事项:

不管在生产或者使用中,遇到任何问题,希望双方都本着诚信的态度解决问题,

不管遇到任何问题,解决它才是最重要的!

  我们只承诺我们做板发货的时间,快递的时间我们不保证,也希望得到你的谅

解!

 需要钢网文件的客户,请直接旺旺联系我们,我们会尽快提供钢网文件,(钢

网文件是CAM格式的文件,可以直接交钢网厂家生产钢网)凡是出现品质等等问

题请第一时间通知昊林电路第一时间解决,任何时候卖家不能承担超过本产品价值

外的其他任何损失!

 亲爱的广大客户,这是定制性商品,来图定制,肯定不会100%完美,没有一丝

的狭辟,如果不能接受公差那么请勿拍

常见的问题

线路板生产中极易出现的问题(很容易产生纠纷):请注意



1,孔径问题:昊林电路是标准线路板厂家,采用的是全自动的数控钻孔设备,不会刻意加大很多的钻孔补偿,都是按照成品孔径接近实际孔径的原则,所以很多客户在一些小样板厂家做过后,就会产生误导(很多时候他们直接加大0.2mm),以至于设计的时候没有注意孔径的问题,主要表现在,方形插接件上面,最常见的问题就是0.6mm的插针,以为只有0.6mm的直径,孔径按照0.8mm已经足够,实际上,方形的元件脚,需要按照对角来测量尺寸的,所以实际有0.84mm以上,这样我们在设计的时候一定要大于或者等于0.85mm,切记!



2,方形槽孔或者多边形孔、槽:如果不是有钻孔文件产生的槽孔,一定要注意,不要将标示放到其他板层,最保险的方式就是同边框线一样的板层(或者采用多个钻孔拼起来)!(例如:protel系列,keepout线定义的是边框线,在机械层上面标注的钻孔线,极易被忽略掉);提供Gerber文件的时候,请确定是否产出了两种钻孔数据,这样也会导致我们选其一,而漏孔,需要删除不全的钻孔数据!我们基本只识别同边框线一样的多边形开槽,请千万不要放多个板层上面,这个从设计上来说,也不符合简单才是可靠的原理,自己导出Gerber的时候,也是分分钟就漏了板层,曾经出现,客户用了5个机械层来放置了5个不同的钻孔。



3solder【阻焊层】和paste【钢网层】的用法以及产生的问题:任何时候,PCB上面不会用直接到paste层,这个是用来做钢网的,如果设计人员不需要用这个,建议无理由关闭,基本不影响设计,但是如果提供的文件包含了这个板层,我们工程师有可能会同solder叠加使用,也有可能不叠加使用,这个请注意,另外paste层不会用做阻焊开窗;但是在使用solder做阻焊开窗的时候,切记:如果需要做出焊盘的效果,绝对不能单独放置solder数据,例如:一条镀锡的线条,只是用solder画线,肯定不会做出需要的效果的(工程有可能会修改,但是这个是错误的设计,总有一天会出错),正确的做法是:先在线路层画线后,再用solder在线路上面画线才可以达到设计要求!



4,过孔盖油,过孔盖油是一个标准的量产工业级的设计要求,我们默认是盖油的(不管你的文件是如何设置-Gerber除外),Gerber文件,有可能是按照文件做。所以客户如果需要改变这个默认的要求,需要注意:过孔不需要盖油,一定要单独说明,Gerber文件一律按照文件生产,就是有过孔说明也无效。



5,定位孔电镀的问题,为了便于我们的快速生产,样板阶段,我们默认的是无铜定位孔,也是按照钻孔来做的。所以,客户如果需要样板也做无铜的话,需要同我们说明,以便我们修改,谢谢



6,机械孔内置焊盘的情况,很多时候,工程师在设计的时候,会用keepout线圈住一个隔离的焊盘,此时的问题就误导了我们工程师判断。按照客户定义,有可能会保留焊盘(用keepout隔离);也有可能会按照keepout来后钻孔(电脑锣铣孔)(设计理由是:焊盘只是参照或者坐标定位,无其他用途),就导致了我们的成品有可能会出现两种现象,一种是保留焊盘,一种是按照机械孔钻孔,这样就导致出错概率50%。请设计的时候注意,尽量控制到简单的方式,如果只需要焊盘,请最后删除keepout线;如果需要按照keepout线条开孔,请删除焊盘;



7,超过工艺能力的设计问题:很多时候,客户设计的文件,部分超过了我们的工艺能力,但是我们为了不影响客户交期的情况下,会修改到我们的标准范围内,例如钻孔孔径小了,我们修改大了,或者线宽和线距小了。这些如果可能的情况下,工程都会简单处理,或许会导致:过孔统一盖油或者统一开窗了;线宽或者线距太小或者太多,丝印文字偏移了等等的问题,(强烈要求各位朋友参考一下下面的工艺要求,以免我们被动修改问题而导致的客户不解,但是修改后的文件,电气功能绝对正确!)



8,多层板槽孔放置后,一定要记得内层掏铜(就是对应的位置,内层需要隔开,用信号层就不会有这个问题存在),否则100%内层短路,导致无法使用。



9,超常规设计,一定要说明一下,有时候我们工程人员会认为设计错误,直接改正;例如:喷锡的文字;焊盘上面全部或者部分加阻焊,贴片元件的部分焊盘阻焊,SMT焊盘带通孔的,等等的问题,需要简单说明一下,以免我们工程认为是设计疏忽,而修改。



10:多层线(Multilayer)是不会喷锡的:设计的时候请一定注意,看起来好像是同焊盘一样的,实际上是不会做成焊盘的,并且会在顶层和底层都产生走线,请注意!



补充说明:对于设计上面有问题的话,千万不要说,上次是对的,这次一定是对的,或者说,同时做了两款,一个正确,一个不正确。很多时候,我们工程师会帮您改正,但是错误的设计,总有一天会出错,一定要改善并完善设计的问题。



其他常见问题



问:生产PCB需要什么样的文件

答:最好是PCB文档,如果是我们不能支持的文件请发Gerber文件(以双面为例:对应6个菲林层,顶层线路,底层线路+顶层丝印,底层丝印+顶层阻焊,底层阻焊+钻孔文件+机械制造文件),注意不要少文件,同时提供生产要求,没有提供生产要求的,我们一律按照最通用的默认工艺要求来生产。

问:下单完成后发现有问题可以修改资料吗

答:由于PCB生产是不可逆的过程,如果已经安排生产则无法取消,无法修改,无法暂停,请大家下单前仔细核对资料

问:为什么我的焊盘盖油了(盖上了阻焊油)

答:焊盘是不会盖油的,请仔细看看文件,盖油的是过孔,在没有说明的情况下,默认盖油(Gerber文件除外),焊盘和过孔的唯一差别就是:过孔的基本性质是贯通,就是孔径为零也会生成测试文件,为了量产的需要(过锡炉的时候,不会溢锡)基本接近100%的客户都是盖油的,所以为了方便大家的设计,我们默认了这个工序。所以千万记住不要用过孔当焊盘使用;焊盘是用来焊接的,所以无论任何情况下,基本保证是需要焊接用的,就会是阻焊开窗。焊盘也可以充当过孔起连接作用,但是也可以在单独的线路层。因为是用来焊接的,所以可以改变大小和形状,或者是不贯通。孔径为零的焊盘是不会生成测试文件的。所以焊盘和过孔是不能相互替代的(高手除外)。

问:请问PROTEL99SE怎么画槽孔?

答:你好!.最笨的办法是拼孔了,一个一个打很多孔(就是用很多相同的孔拼一起);再就是在同板框线一样线条画一个槽,或者是一条粗线,全搞定.或者升级到AD6以上,有槽孔的选项

问:请问外形是用哪一层?

答:你好!我们公司默认是keep-out LayerMechanical 1这两层只要有其中一层就可以,也可以两层同时存在,但需一致,如果不一致就需要注明清楚

问:请问线上走锡要怎么处理?

答:加上solder,比如加上上锡的线路在顶层,那就在相应的线路上加上top solder层,底层则是在bot solder

答:插件孔大小视你的元器件来定,但一定要大于你的元器件管脚,建议大于最少0.2mm以上也就是说0.6的元器件管脚,你最少得设计成0.8,以防加工公差而导致难于插进(电镀通孔的厚度0.1-0.15mm)另外特别注意方形元件脚,需要按照对角测量直径的。

问:请问如何拼版?

答:最简单的方式是直接交给我们单文件,然后告诉我们需要怎么样拼版(比如2*2),另外如果需要加工艺边也告诉我们,我们会给你加上,同时也会自动帮你加上定位孔和mark点。如果需要自己拼版,则直接将两个文件复制一起,边框线直接重叠就可以了(注意:需要有0.5mm的间距,以免V割时候,切到铜箔,如果是按照系统默认的间距10mil的话,就可以忽略这个注意事项),如果是需要拼版后直接分开出货的拼版方式,可以直接将两个不同的文件直接复制放在一起。

问:将两个文件复制一起,元件符号会自动修改该怎么办?

答:如果是protel系列的软件,请采用特殊粘贴,选择后两项就可以了。

问:为什么我多层(Multilayer)放置的线你们不是按照焊盘处理的,也盖上了阻焊油?

答:多层线是盖油的,如果需要上锡请加上solder,比如加上上锡的线路在顶层,那就在相应的线路上加上top solder层,底层则是在bot solder

答:这个是一个基本的行业规则,虽然从工艺上面来说基本没有增加任何难度,但是曾经起步300元的样板价格在我们深圳同行共同的努力下,已经达到最低30元起步的费用了。方便了所有需要的朋友,但是也会给其他同行一个合理的竞争环境。这一点希望各位朋友理解。

问:八角焊盘怎么做出来了椭圆的焊盘?

答:这个是软件版本的问题,如果线路上面有八角的焊盘一定需要说明一下,我们会特殊处理,否则有可能做出来后没有焊盘或者是做成了椭圆的焊盘。

答:首先,常规焊盘的孔是圆的,也是因为孔是高速钻床钻出来的,如果一个小的方孔是没有办法旋转的钻头钻出来,所以现在的设备不能支持,如果这个焊盘没有起到连接的作用的时候,我们在测试中,有可以漏钻孔会PASS的,如果有连接的作用,我们测试发现问题后,也是补钻一个圆形的孔,这点请注意。

问:我的焊盘怎么被你们修改大了?

答:这个可能是由于设计的时候,钻孔大于了焊盘(多为椭圆形焊盘)导致还会出现破孔(外环大于孔径0.2mm以上才可以),我们工程师增加了焊盘铜箔导致的,通常情况下我们是不会改孔径的。

答:solder线是阻焊层开窗,这个没错,但是需要先画导线后,才可以在铜箔上面开窗,否则只会在空板上面阻焊开窗。PCB打样 FPC电路板 线路板多层板 华强PCB 抄板 铝基板 SMT贴片PCB打样 FPC电路板 线路板多层板 华强PCB 抄板 铝基板 SMT贴片
