首先非常感谢亲光临欣荣pcb淘宝网店! 此宝贝为补差价链接，因淘宝没有顺丰到付的设置，本店所有宝贝的运费将根据货物重量的具体运费补差价，淘宝上标的0运费的是发顺丰到付，亲各位不要纠结于此，自认为是包邮，谢谢。 另外，做板的拍下宝贝请单击链接：http://item.taobao.com/item.htm?spm=&id=0755-29125566 为提高下单效率,请各位朋友在咨询时直接发文件,并说明板子尺寸,工艺数量,交期.. 欣荣PCB只做质量过硬电路板，拒绝任何劣质材料。 欣荣PCB引进国外设备，工艺更高，品质更好，是全淘宝第一个也是目前为止唯一一个引进国外设备的工厂，专做更高品质的电路板。 以下为买家给的评价，截图为证，质量保证，请放心下单。
1、有关交期 双面板正常交期:3-4天 4层板正常交期:5-6天 6层板正常交期:6-7天 8层板正常交期:7-8天 深圳昊林电路有限公司板材，KB军工料A级，配合顶级工艺；国内大部分工厂采用铜角，我们采用价格贵几千块一公斤的铜球；我们也同样采用国内知名企业油墨；我们从原材料上下功夫，不仅保证了PCB加工生产的直通率，同样保证了精良的品质。3、有关工艺 为满足电路设计日益高速化和精密的产品变化趋势，我们高薪聘请高端工艺工程师，选购精密钻孔设备，曝光机，采用三段式蚀刻线。有效达到了目前国内最好的工艺标准。现今标准可生产4mil线宽线距，焊盘小至0.25mil的BGA板，同时2层板，4层板，6层板，8层板，10层 12层板都可以保质保交期生产。
1.板材：欣荣PCB样板全部采用建滔KB带水印军工A级料，请大家收到板后查看无敷铜处KB字样（如果板子太小则有可能查看不到，因为水印是间格排列） 2.铜球：采用行业中最高标准99.97%磷铜球，镀层均匀媲美出厂敷铜板，电气性能完美 3.油墨：采用江门阪桥油墨，附着力好，电气绝缘性能佳，表面亮泽，波峰焊回流焊不变色 4.设备：采用志圣曝光机，线路曝光均匀平滑，水平线采用三段高精密蚀刻，最小可做到线宽线距4mil ，钻孔机采用天马高精钻孔机，最小钻孔可加到0.25mm 欣荣PCB专业提供电路板样板、快板及批量生产的高科技企业。公司致力于高精密单、双面、多层电路板生产制造，为国内外高科技企业、科研单位及电子产品企业提供高品质产品服务。 我们关注客户价值，专注目标，务实做事，不断创新，以精工品质，高效快捷的交货速度及完善的五星售后服务，打造成为PCB产业最值得信赖的品牌供应商。（为了避免垃圾信息骚扰，建议匿名购买，同时为了方便亲们再次购买，建议收藏店铺收藏或者此宝贝） 我们的工程师人员拥有8年PCBlayout经验和3年PCBCAM经验，有什么疑问可以随时沟通交流.我们工程如有一些疑问和问题会及时与您联系!请您的联系方式一定要是正确!可以及时与您沟通交流，帮助您改善一些不足的地方。 自本店09年创店以来，一直秉着：品量就是生命，服务就是血液的宗旨，在各位新老客户的大力支持下，不断发展，开拓更新，并拥有自己的工厂。现在的我们，比同行底蕴更深厚，产品品质更优，价格更廉，服务更周到。
下单需知 下单的时候，最好能在文件里面写上你的工艺要求，如未说明，我们将按照默认工艺：FR-4，绿油白字，有铅喷锡，过孔盖油，1.6板厚的工艺做下去。 昊林电路审核文件是按我们做板工艺，规则上面可以通过，则会直接做下去，不能帮您处理任何的资料设计问题，请一定审核好资料在下单。由于PCB生产的不可逆性，付款后两小时内安排生产，安排生产后将不能修改资料了！
因生产管理需要，一定会在所有的电路板上加上客户编号或者内部编号。例如编号为xr-0755-29125566这样的字母+数字类型编号,可以保证编号会加在板子不明显的位置,您可以要求我们把编号打在板子的某处.. 先拍好后付款的客户，请在付款后一定要通知我们安排做板！因为很有可能你付款了。我们没有安排做板；另外，发邮件到邮箱的客户也请注意：请一定要写上你的旺旺名，邮件太多，我们很难分辨你的邮件！
1打样飞针打样品全部免费飞针测试 2.批量价格单面
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最高层数 | 16层 | 欣荣PCB批量加工能力1-10层 样品加工能力1-12层 |
| 最大尺寸 | 600x600mm | 欣荣PCB暂时只允许接受600x600mm以内，特殊情况请联系客服 |
| 最小线宽线距 | 4/4mil | 4/4mil(成品铜厚1 OZ)，5/5mil(成品铜厚1.5 OZ)，6/6mil(成品铜厚2 OZ)，条件允许推荐加大线宽线距 |
| 最小孔径( 机器钻 ) | 0.25mm | 机械钻孔最小孔径0.25mm，条件允许推荐设计到0.3mm或以上 |
| 孔径公差 (机器钻 ) | ±0.07mm | 机械钻孔的公差为±0.07mm |
| 孔径公差 (激光钻 ) | ±0.01mm | 激光钻孔的公差为±0.01mm |
| 过孔单边焊环 | 3mil | Via最小3mil,器件孔最小5mil,加大过孔焊环对过电流有帮助 |
| 有效线路桥 | 8mil | 指的是线路中两块铜皮的连接线宽 |
| 成品外层铜厚 | 35--70um | 指成品电路板外层线路铜箔的厚度 |
| 成品内层铜厚 | 17-35um | 指的是线路中两块铜皮的连接线宽 |
| 阻焊类型 | 感光油墨 | 白色、黑色、蓝色、绿色、黄色、红色等 |
| 最小字符宽 | ≥0.15mm | 字符最小的宽度，如果小于0.15mm，实物板可能会因设计原因而造成字符不清晰 |
| 最小字符高 | ≥1mm | 字符最小的高度，如果小于1mm，实物板可能会因设计原因造成字符不清晰 |
| 字符宽高比 | 1:05 | 最合适的宽高比例，更利于生产 |
| 表面处理 | 喷铅锡、喷纯锡、化学沉金、大批量可做防氧化 | |
| 板厚范围 | 0.4--3.0mm | 欣荣PCB目前生产常规板厚：0.4/0.6/0.8/1.0/1.2/1.6/2.0 mm，大批量最厚板厚可加工到3.0 |
| 板厚公差 | ± 10% | 电路板的板厚公差 |
| 最小槽刀 | 0.65mm | 板内最小有铜槽宽0.65mm，无铜锣槽0.8 |
| 走线与外形间距 | ≥0.25mm（10mil） | 锣板出货，线路层走线距板子外形线的距离不小于0.25mm；V割拼板出货，走线距V割中心线距离不能小于0.4mm |
| 半孔工艺最小半孔孔径 | 0.6mm | 半孔工艺是一种特殊工艺，最小孔径不得小于0.6mm |
| 拼版：无间隙拼版间隙 | 0间隙拼 | 是拼版出货，中间板与板的间隙为0 |
| 拼版：有间隙拼版间隙 | 1.6mm | 有间隙拼版的间隙不要小于1.6mm，否则锣边时比较困难 |
| 抗剥强度 | ≥2.0N/cm | |
| 阻燃性 | 94V-0 | |
| 阻抗控制公差 | 土10% | |
| Pads厂家铺铜方式 | Hatch方式铺铜 | 厂家是采用还原铺铜，此项用pads设计的客户请务必注意 |
| Pads软件中画槽 | 用Drill Drawing层 | 如果板上的非金属化槽比较多，请画在Drill Drawing层 |
| Protel/dxp软件中开窗层 | Solder层 | 少数工程师误放到paste层，华强PCB对paste层是不做处理的 |
| Protel/dxp外形层 | 用Keepout层或机械层 | 请注意：一个文件只允许一个外形层存在，绝不允许有两个外形层同时存在，请将不用的外形层删除，即：画外形时Keepout层或机械层两者只能选其一 |
| 特殊工艺 | 阻焊即平时常的说绿油 | |
| 板材类型 | FR-4板 打样欣荣PCB使用建滔A级料，顶级工艺 | |
公司支持软件
protel99se
Altium Designer
pads
cam350
问：下单完成后发现有问题可以修改资料吗
答：由于PCB生产是不可逆过程，如果已经安排生产则无法取消，无法修改，无法暂停，请大家下单前仔细核对资料
问：请问PROTEL99SE怎么画槽孔?
答：你好!共有两种方法如?拢?
1.最笨的办法是拼孔了,一个拼一个打很多,最简单的办法就是在机械层画一个槽孔,标注清楚,属于PTH的槽孔.全搞定.
2.升级到AD6以上，有槽孔的选项
问：请问外形是用哪一层?
答：你好!我们公司默认是keep-out Layer 或Mechanical 1 这两层只要有其中一层就可以，也可以两层同时存在，但需一致，如果不一致就需要注明清楚。
问：请问线上走锡要怎么处理?
答：加上solder层,比如加上上锡的线路在顶层，那就在相应的线路上加上top solder层
问：订单提交成功后还可以修改收货信息吗?
答：你好，可以的，可以登公司系统在我的订单中修改，淘宝客户可旺旺联系修改
工厂地址：深圳市 龙岗 坪地工业区
电话：0755-29125566

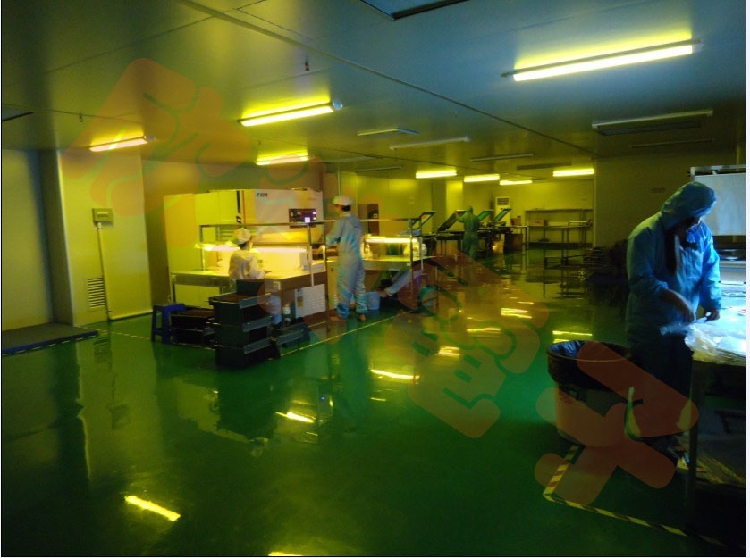

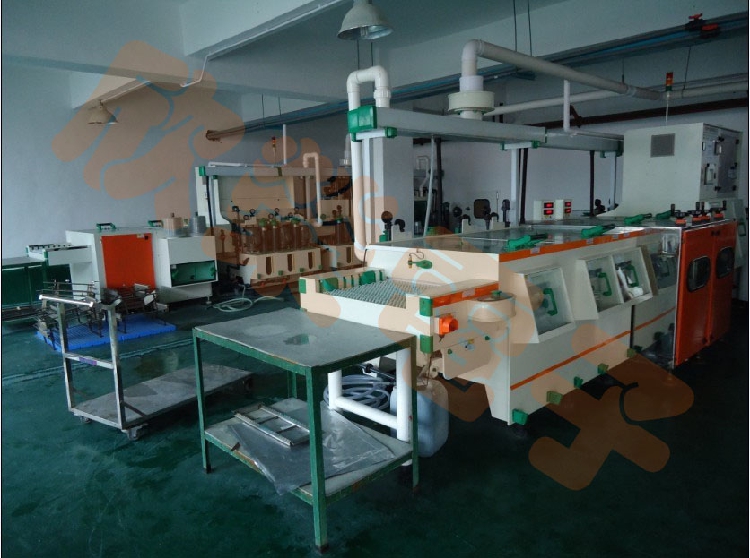

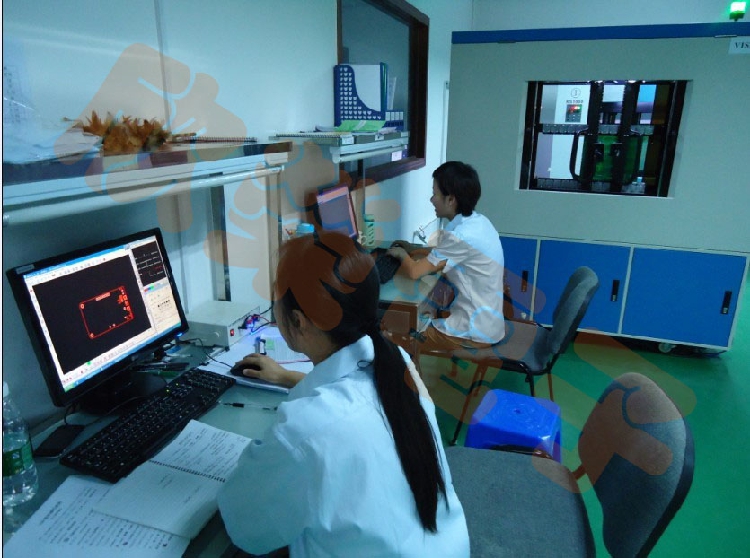

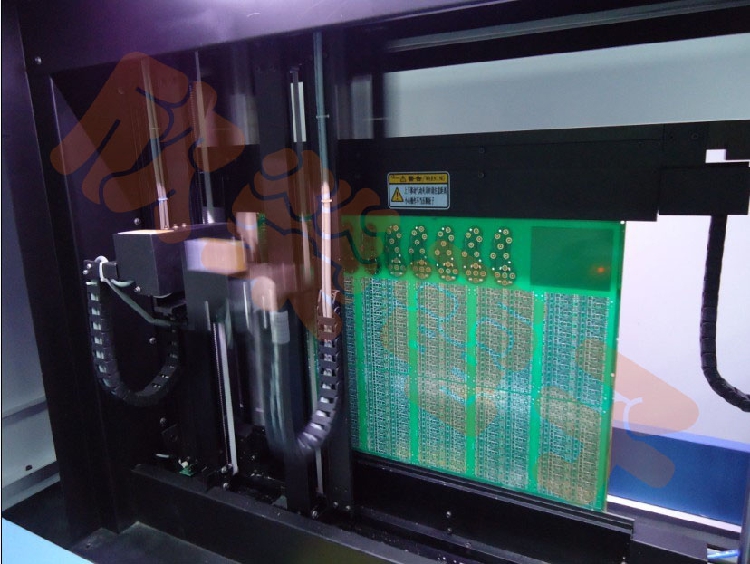

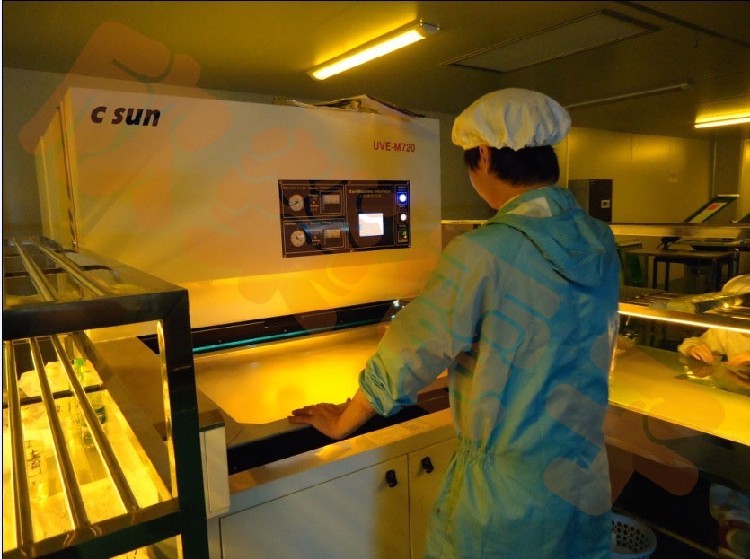

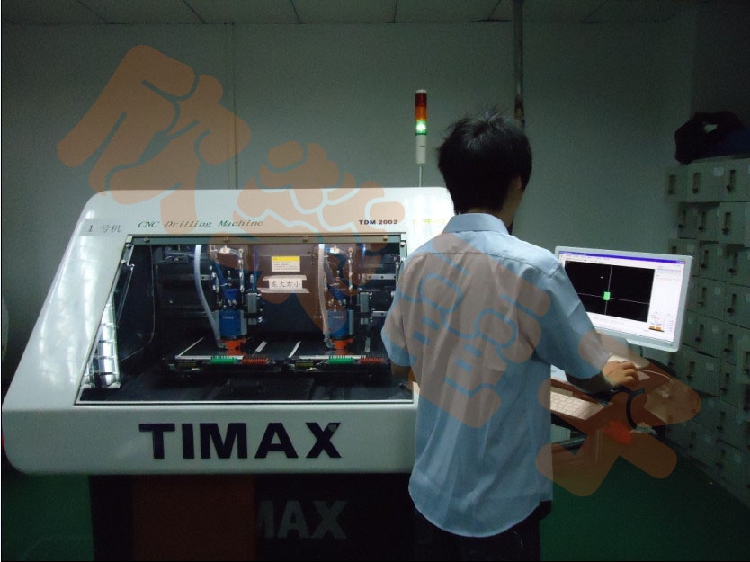

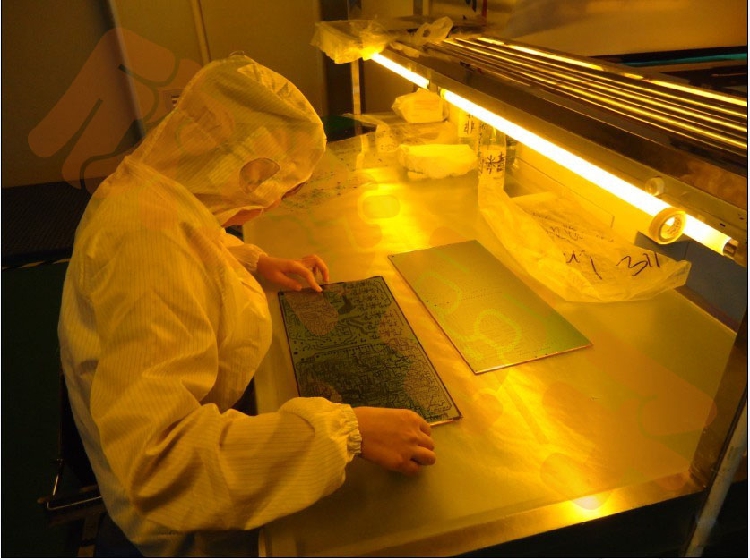

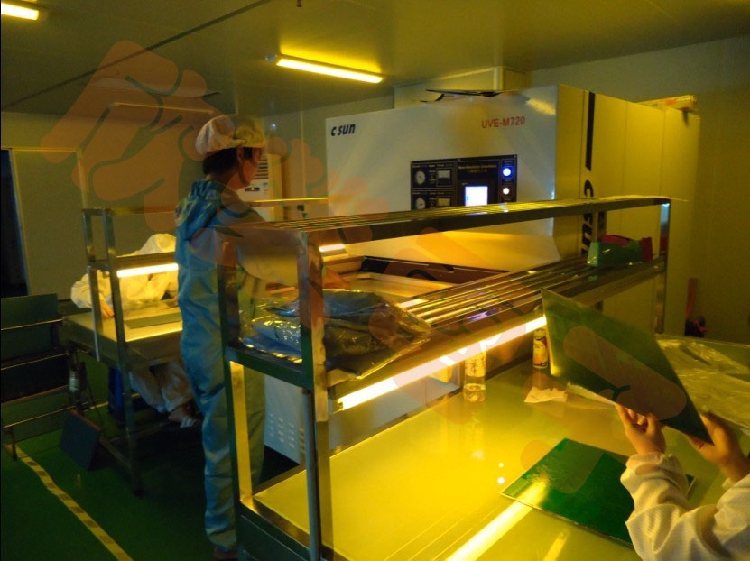

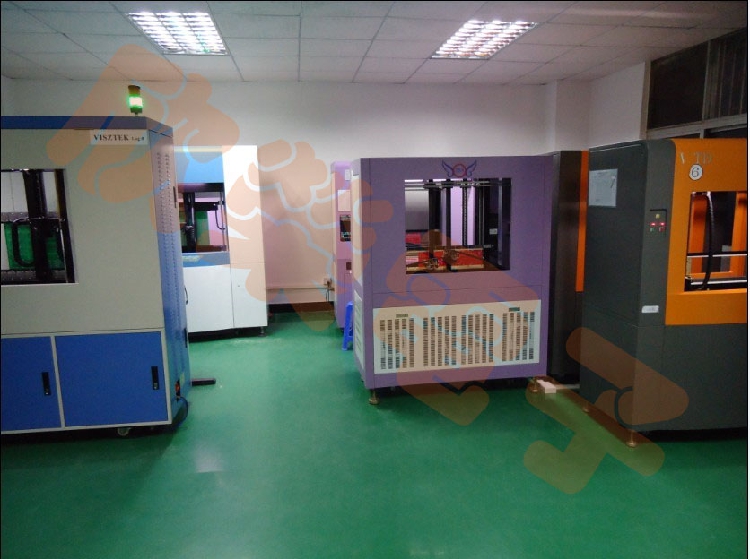

以下是昊林电路工厂实拍照片:
