自昊林电路成立以来，一直秉着：质量就是生命，有了今天的品质才会有明天的市场之宗旨！在新老客户的支持下，我们一直领先同行业，在这个特别的行业里，我们的宝贝与描述相符和服务态度都远高于同行，这一切是所有新老客户对我们品质和服务的肯定，衷心感谢您们！但这也是最基本的信誉和品质的保证，我们也一直在为您的满意而努力！

    开发新产品，需要优势快捷提供PCB，昊林电路是你最好的选择。

            需要PCB设计与加工技术方面的支援，昊林电路将真诚为你服务。

            需要扩大产品产量，降低制造成本，昊林电路将为你献计献策。

            我们热情欢迎贵公司前来指导和考察昊林电路。

只有以技术的支持做服务，才能更好的满足客户的需求，所以我们的客服人员都是精通设计的专业人士，任何问题（包括设计前的技术咨询，或者只是一个随机的过客），都可以直接在线交流。不要在犹豫，如果需要，请拿起鼠标，点击购买，成为我们尊贵的客户，共同见证我们的品质和服务吧，如果暂时不需要，也可以看看我们为您简单提供的PCB技术设计说明（网页最下面下面）。

昊林电路承接加工各种；SMT-PCB贴片加工、单面，双面，多层板，铝基板，快速打样，HDI线路板，批量加工均可，可根据客户提供，电路图、印刷电路图、样板或文档等；方式为客户生产各种高质量，高精度的单、双面 、多层线路板。量大价格从优！欢迎各位尊敬的新老客户咨询洽谈！

                    最快可加急12小时

                  多层板批量都可以做加急

单双层板12小时加急、当天20点前下单。第二天早上发快递。当天上午10点前下单晚上发货。

单双层板24小时加急、当天20点前下单。第二天晚上发快递。

加急补充说明：

加急我们只能保证发货时间，不能保证到货时间，经常有客户以第二天没有收到货物为由向我们索退加急费用，在此我们特此声明：省外加急一律顺风到付，我们只能保证发货时间（按照顺风最晚可取货时 间），不保证次日是否一定可以到。另外有可能会由于突发情况（比如停电，政府演习等等），影响数小时的交期。

温馨提醒：

一、昊林电路专业生产PCB电路板、SMT贴片生产、工厂直接销售。

二、所有图片都是样板、仅提供工艺参考，没有对应的现货售，昊林电路只接受定制加工、设计、抄板业务。

三、网上报价为常规工艺报价。价格决定因素是尺寸大小、精度高低、数量、层数、工艺及原材料的选择而不同。根据客户的需求定最终价格。

最具实力的pcb快板厂

生产工艺(PCB)

材料：铜厚1OZ-3OZ/玻纤板FR4(0.4-4.0板厚）、CEM-1、铝基板、柔性电路板（FPC)

油墨颜色：红、黄、绿、蓝、白、黑表面处理：沉金、无铅喷锡、OSP

生产能力：（1-12层）最小过孔0.2MM、最小线宽线距0.08MM、最小槽宽0.8MM、最小字符高度0.8MM宽0.15MM、最小焊盘0.3MM、BGA最小盘0.25MM

支持软件：CAM350（GERBER)、DXP、99SE、PADS、CAD

交期：1-2层提供12H 24H 48H加急 4层提供24H 48H 72H加急

生产工艺(SMT)

SMT交期

提供24H  48H  72H加急服务

SMT客户需提供的材料与注意事项

1.相关工程文件如实物图、丝印图、GERBER文件需要有自带的元件坐标文件、与电子档BOM、代工方式、代工要求、注意事项等。

2.钢网资料(pcb生产文件）或者钢网自带（请开30*40CM以上尺寸）

3.元器件材料附BOM表（如元器件由客户提供：所有的贴片元器件、整盘的电阻、电容要有5%的损耗，如是散料要有20%损耗料。IC类芯片可以不考虑损耗）

4.所有IC类来料必须用专门的盒子装好，以免运输过程中损坏引脚导致焊接不良。

5.报价方式：请发PCB文件资料，焊好的样板和BOM表清单，产品数量，给我们报价。

6.贴片工艺流程（来料清点-贴装编程-机器贴片-目检-回流焊-维修-QC质检--包装-发货）

7.贴片元件：0402 0603 0805 1206 SOP PLCC QFP BGA）默认都是做有铅常温锡膏

8.是否代购物料：由于元件品牌，质量，渠道不同，我们建议客户自行购买好相应物料。

9.钢网代开：我们提供有贴片加工服务的钢网代开服务，150元/张 激光钢网，

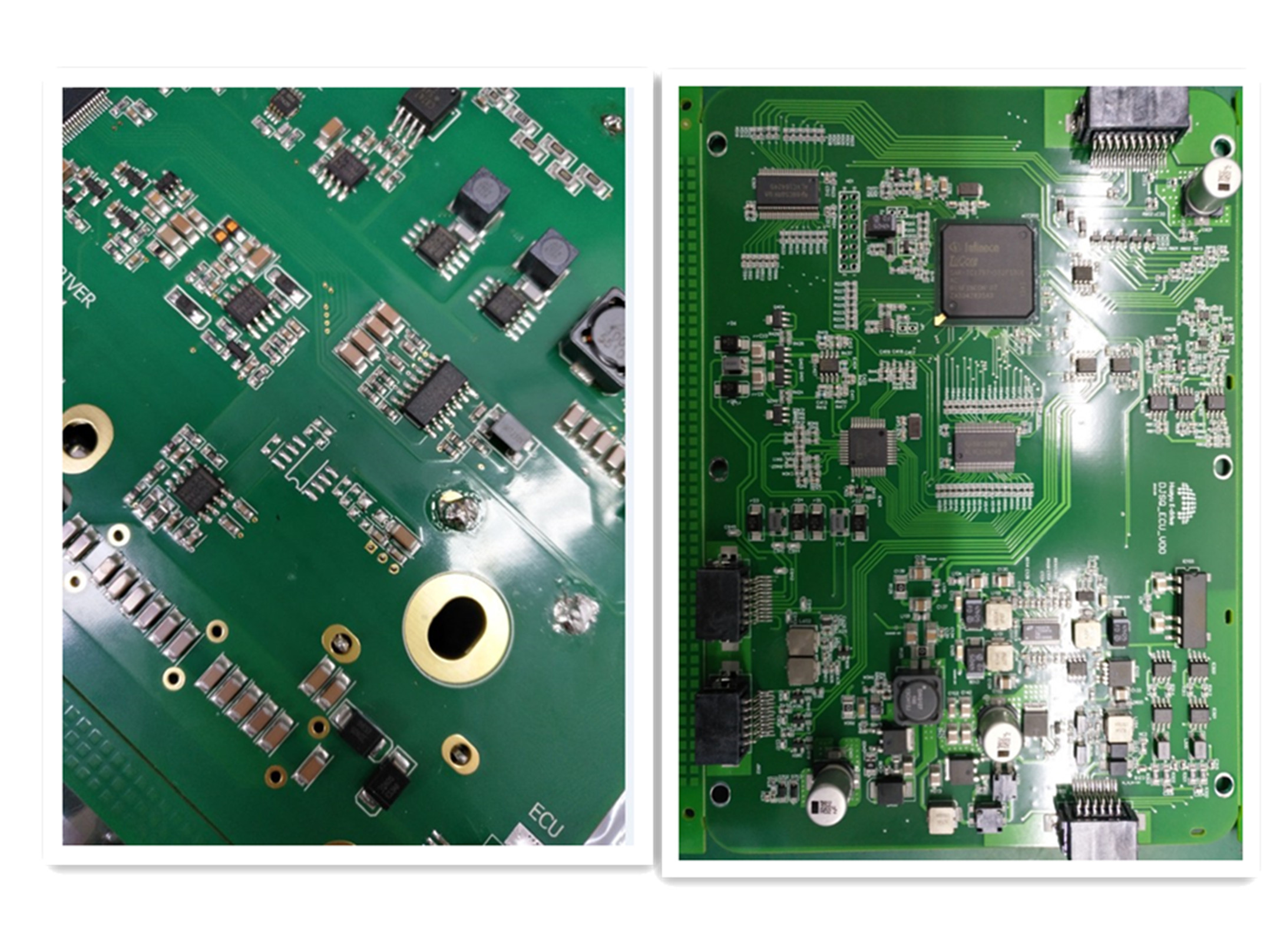

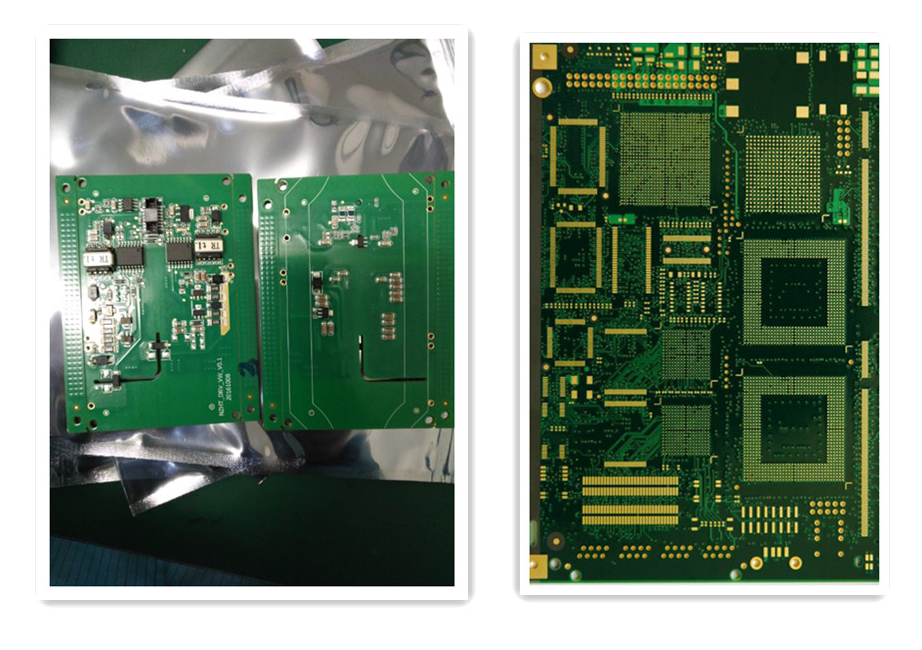

产品展示

欢迎来电洽谈或旺旺咨询,谢谢！

我们真心感谢老客户对店铺的支持！我们更加欢迎新客户的光临，我们将一如竟往的真诚为大家服务！诚信，才能使我们走的更远！

常见问题解答：

关于出货：收到最后一颗物料后安排生产，一般贴片交期为2-3个工作日如果数量多则时间会慢些4-5工作日，具体根据板子难易度，数量定义交货时间。

关于快递：多余物料跟随做好产品一并包好返还给亲们！请放心，对于距离较近的客户可提供送货服务，或者客户自提。合作快递公司有，顺丰  速尔。

关于包装：包装方面有些客户 原来在其他地方加工，说别人的包装是这样或者是那样的，为什么我们的包装不一样呢，在这里说明下，每个厂的包装都是不一样的，昊林电路所有货物包装均采用珍珠棉或者是气泡卷包装，如果有特许包装要求，麻烦亲们另外提供。昊林电路尽力配合！

1、线路小于工厂标准的能不能做？
也能做，但是为了保证良品率，我们提出了稍微大一点的要求。如果您的板子线路很精密，小于工厂的要求，可另向本店客服人员咨询报价。

2、什么样的板子算拼板？
一个PCB板子里面放了几个单独应用线路不同的板子，就是拼板。拼版可以选择完全割开，V刻，开槽，邮票孔等方式。

3、拼板怎么发货？可以V刻吗？
拼版默认是割开给您的。如果您要求V刻，请下单时跟本店客服人员说明。

4、V刻是什么意思？
就是对于拼在一起的板子，边缘线并不完全割开，只在正反面各刻开一部分，自己可以用手掰开。刻槽的形状就像V字，所以叫V刻。

5、什么情况下应该选择绿油覆盖过孔？
一是美观，二是防止焊接时容易碰到过孔造成短路。如果不选择，喷锡将可能填充过孔，这时的好处是过孔电阻变小，不容易断裂。

6、什么叫沉金？什么情况下才需要沉金？
沉金工艺之目的的是在印制线路表面上沉积颜色稳定，光亮度好，镀层平整，可焊性良好的镍金镀层。基本可分为四个阶段：前处理（除油，微蚀，活化、后浸），沉镍，沉金，后处理（废金水洗，DI水洗，烘干）。当你需要做按键板，或者接插口时，就可能需要沉金，沉金的板子不易生锈，接触电阻小。

7、什么情况下才需要无铅喷锡？无铅喷锡好不好用？
环保单，或者外单，都需要无铅喷锡，无铅板焊接温度需要稍高一点。对于平时调试，不一定需要无铅喷锡。

8、2层板默认铜箔厚度是多少？
35um。

9、可以加厚铜箔吗？
可以，请下单时跟客服人员说明，可能会加收费用。

10、网银付款支持哪些方式？
支持支付宝和各大银行的网上银行业务。

11、可以开发票吗？
可以开发票，收取5个点的税费。

12、如果不开发票有收据吗？
有的。如要开的联系客服，默认不开收据

13、省内是不是包邮费？
省内的客户，如果选非顺丰的快递，下单金额低于或者是等于100元不包邮费。如需走顺丰，加收顺丰运费，或者顺丰到付。

14、省外客户用什么快递？能否免费？
省外客户推荐用顺丰快递（航空件）时间比较准时，邮费到付。

15、PCB打样发现质量问题怎么办?怎么给我补偿？
如果您发现板子做错了，或者存在质量问题，可以与本店客服人员联系，经核实如果是我们的问题，我们将负责给您重做。昊林电路不赔偿PCB本身价值以外的一切费用。

16、金手指如果喷锡了怎么办？

 如果你的板子上有金手指，而且工艺是喷锡的，如果要求金手指不需要喷锡，或者是特别说明的麻烦跟客服人员说明，一般来说金手指部位都是做沉金或者是镀金，如果没有特别说明我们会按照常规的工艺做喷锡处理.

电路板加工极易出现的问题（容易产生纠纷，下单前请仔细阅读并核对自己设计的文件避免出错）：

1、孔径问题：
昊林电路是标准电路板生产厂家，采用的是全自动的数控钻孔设备，不会刻意加大很多的钻孔补偿，都是按照成品孔径接近实际孔径的原则，所以很多客户在一些小样板厂家做过后，就会产生误导（很多时候他们直接加大0.2mm），以至于设计的时候没有注意孔径的问题，主要表现在方形插接件上面，最常见的问题就是0.6mm的插针，以为只有0.6mm的直径，孔径按照0.8mm已经足够。实际上，方形的元件脚，是需要按照对角来测量尺寸的，所以实际有0.84mm以上，这样我们在设计的时候就一定要大于或者等于0.85mm，切记！

2、方形槽孔或者多边形孔、槽：
如果不是有钻孔文件产生的槽孔，一定要注意，不要将标示放到其他板层，最保险的方式就是同边框线一样的板层（或者采用多个钻孔拼起来）！（例如：protel系列，keepout线定义的是边框线，在机械层上面标注的钻孔线，极易被忽略掉）；提供Gerber文件的时候，请确定是否导出了两种钻孔数据，这样也会导致我们因选其一而漏孔，需要删除不全的钻孔数据！我们基本只识别同边框线一样的多边形开槽，请千万不要放多个板层上面，这个从设计上来说，也不符合简单才是可靠的原理，自己导出Gerber的时候，也是分分钟就漏了板层，曾经出现，客户用了5个机械层来放置了5个不同的钻孔。

3、solder（阻焊层）和paste（钢网层）的用法以及产生的问题：
任何时候，PCB上面不会直接用到paste层，这个是用来做钢网的，如果设计人员不需要用这个，建议无理由关闭，基本不影响设计，但是如果提供的文件包含了这个板层，我们工程师有可能会同solder叠加使用，也有可能不叠加使用，这个请注意，另外paste层不会用做阻焊开窗；但是在使用solder做阻焊开窗的时候，切记：如果需要做出焊盘的效果，绝对不能单独放置solder数据，例如：一条镀锡的线条，只是用solder画线，肯定不会做出需要的效果的（工程有可能会修改，但是这个是错误的设计，总有一天会出错），正确的做法是：先在线路层画线后，再用solder在线路上面画线叠加才可以达到设计要求！

4、过孔盖油：
过孔盖油是一个标准的量产工业级的设计要求，我们默认是盖油的（不管你的文件是如何设置，Gerber文件除外），所以客户如果需要改变这个默认的要求，需要注意：过孔不需要盖油，请一定要单独说明，Gerber文件一律按照文件生产，就是有过孔说明也无效。

5、定位孔电镀：
为了便于我们的快速生产，样板阶段（2平米以内算是样板），我们默认的是无铜定位孔也是按照钻孔来做的。所以客户如果需要样板也做无铜的话，需要下单时跟我们说明，否则按默认做成有铜孔。

6、机械孔内置焊盘：
很多时候，工程师在设计的时候，会用keepout线圈住一个隔离的焊盘，此时的问题就误导了我们工程师判断。按照客户定义，有可能会保留焊盘（用keepout隔离）；也有可能会按照keepout来钻孔（电脑锣铣孔）（设计理由是：焊盘只是参照或者坐标定位，无其他用途），就导致了我们的成品有可能会出现两种现象，一种是保留焊盘，一种是按照机械孔钻孔，这样就导致出错概率50%。请设计的时候注意，尽量控制到简单的方式，如果只需要焊盘，请最后删除keepout线；如果需要按照keepout线条开孔，请删除焊盘。

7、超过工艺能力的设计问题：
很多时候，客户设计的文件，部分超过了我们的工艺能力，但是我们为了不影响客户交期的情况下，工程师会修改到我们的标准范围内，例如钻孔孔径小了，我们修改大了，或者线宽和线距小了。这些如果可能的情况下，工程都会简单处理，或许会导致：过孔统一盖油或者统一开窗了；线宽或者线距太小或者太大，丝印文字偏移了等等的问题，（强烈要求各位朋友参考一下上面的工艺要求，以免我们被动修改问题而导致的客户不解，但是修改后的文件，电气功能绝对正确！）

8、多层板内层掏铜：
多层板槽孔放置后，一定要记得内层掏铜（就是对应的位置，内层需要隔开，用信号层就不会有这个问题存在），否则100%内层短路，导致无法使用。

9、超常规设计：
超常规设计，请一定要说明一下，有时候我们工程人员会认为设计错误，直接改正；例如：喷锡的文字；焊盘上面全部或者部分加阻焊，贴片元件的部分焊盘阻焊，SMT焊盘带通孔的，等等的问题，需要简单说明一下，以免我们工程认为是设计疏忽而修改。

10、多层线（Multilayer）是不会喷锡的：
设计的时候请一定注意，看起来好像是同焊盘一样的，实际上是不会做成焊盘的，并且会在顶层和底层都产生走线，请注意！

11、关于keepout选项（非常重要）：
1) 用protel或是DXP系列软件设计的工程师，一定要注意在画线的时候不论画在那一层，在线的属性选项中一定不要随便把keepout选项打勾，一旦选中了keepout选项，则这根线在生成gerber时会自动隐藏。（只要选上了keepout这个选项，则表明禁止这根线生成资料)

12、如何在protel或是pads软件中设置过孔盖油：
在protel中via属性中有一个tenting选项，如果打上勾，则一定是盖油，那么转出来的gerber文件过孔就全是盖油了；在pads中，在输出soldermask即阻焊层时只要勾选上solder mask top 下面的vias，代表全部过孔开窗，不勾选即过孔盖油。

13、电路板外形：
用Protel99或是Dxp系列软件设计的，电路板外形（如板框，槽孔，V-CUT）应画在Keepout层或Mechanical层。开槽孔在Keepout层或Mechanical层画出相应的形状即可，与外形画在同一层。注意Keepout层或Mechanical层只画一层即可，不要重复。PADS软件槽孔画在DrillDrawing层。

14、单面板视图：
单面板以顶层（Top layer）画线路层（Signal layer），则表示该层线路为正视面。若以底层（Bottom layer）画线路层（Signal layer），则表示该层线路为****面。Top layer为正视图，Bottom layer为****图，顶层字符为正，而底层字符为反。阻焊层为(Solder Mask) 用来开窗不盖绿油。

15、文件格式转换：
高版本如Dxp2004转换为99se版本时会出现铜皮丢失的现象，所以下单直接提供原文件即可，不需要转换。

16、下单后修改文件：
加工以客户提供的文件资料为准（资料我们将为客户保密），因线路板加工的不可逆性，一旦安排加工（以客服查询回复为准），文件及加工要求将无法再更改，所以下单前一定要核对好文件，如属文件资料或加工要求提供错误，我们不承担任何责任。

17、电路板上添加了字符：
因生产管理需要，我们会在所有的电路板上加上客户编号及内部编号。如不添加，请下单时提出。如不提出，则表示认可。

18、电路板拼版出货，有些小板打了叉：
由于电路板生产工艺的复杂性，需拼版出货的板有可能会存在打叉板（单只报废）现象。如客户不接受打叉板，请在下单时提出，可能会加收费用，如不提出，则默认表示认可。

19、电路板有维修过的痕迹：
昊林电路加工品质接收标准以国标二级标准验收，标准中允许成品板中存在有修理板现象（修理板指的是补线、割线、局部补油等），如对质量有特殊要求不允许修理板，请在下单时特别提出，可能会加收费用，如不提出，则默认表示认可此标准。

20、有质量问题怎么处理：
沟通创造价值！有任何问题，请第一时间联系我们协商解决，如属电路板质量问题，我们确认后将第一时间安排重新生产，退换货运费由我们承担，除此之外我们不承担超出此批电路板价值之外的任何费用。
